中浩遠(yuǎn)達(dá)|動態(tài)模擬下不同材質(zhì)掛片腐蝕情況

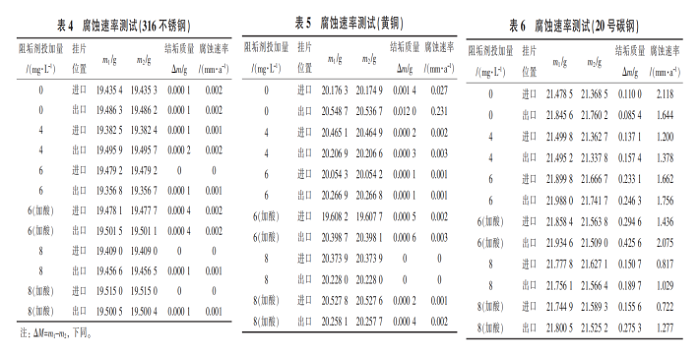

在動態(tài)模擬試驗(yàn)條件下，316不銹鋼材質(zhì)掛片在試驗(yàn)水質(zhì)下的平均腐蝕速率小于規(guī)定的腐蝕速率限值（0.005mm/a），掛片表面整體光亮，未發(fā)現(xiàn)明顯的腐蝕現(xiàn)象。在同樣阻垢劑投加量下，加酸控制堿度對不銹鋼材質(zhì)掛片的平均腐蝕速率影響不大。
在不添加阻垢劑的情況下，黃銅掛片的平均腐蝕速率明顯高于比316不銹鋼掛片，腐蝕情況較為嚴(yán)重。
在添加阻垢劑后，黃銅掛片的平均腐蝕速率明顯下降，說明添加阻垢劑能很大程度上減緩黃銅掛片的腐蝕。
在同樣阻垢劑投加量下，加酸控制堿度微小地提升了腐蝕速率（平均提升了0.0015mm/a），說明加酸控制堿度對黃銅材質(zhì)掛片腐蝕情況的影響較小。

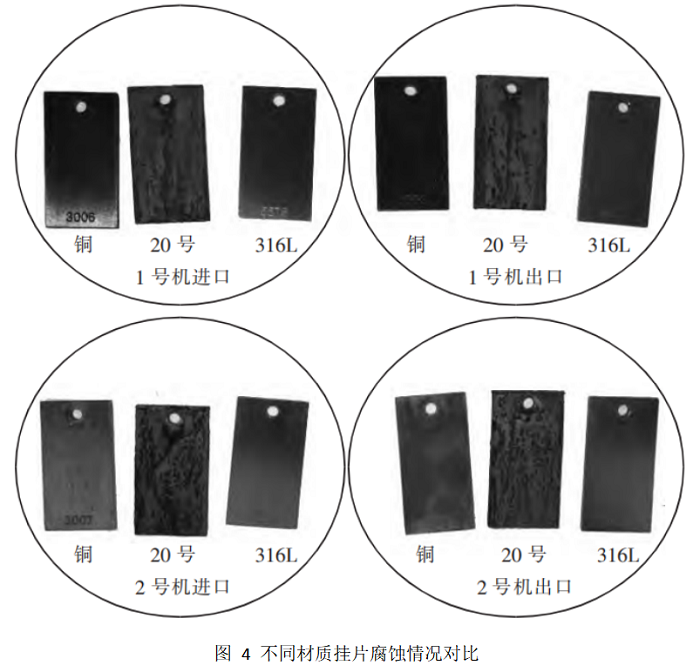

在動態(tài)模擬試驗(yàn)中，碳鋼掛片的平均腐蝕速率明顯高于不銹鋼掛片和黃銅掛片。觀察掛片表面情況，碳鋼掛片腐蝕程度嚴(yán)重，并且加酸控制堿度會增加碳鋼掛片的腐蝕程度。其中出口掛片腐蝕速率明顯高于進(jìn)口掛片腐蝕速率，這是因?yàn)槌隹谄骄疁馗哂谶M(jìn)口平均水溫，出口處相對較高的水溫加速了掛片的腐蝕。
新聞中心News Center
聯(lián)系中浩遠(yuǎn)達(dá)
江蘇中浩遠(yuǎn)達(dá)環(huán)境工程有限公司是集水處理系列藥劑、水處理設(shè)備的技術(shù)研發(fā)、產(chǎn)品生產(chǎn)、解決方案及市場銷售為一體的專業(yè)性水處理工程公司。
